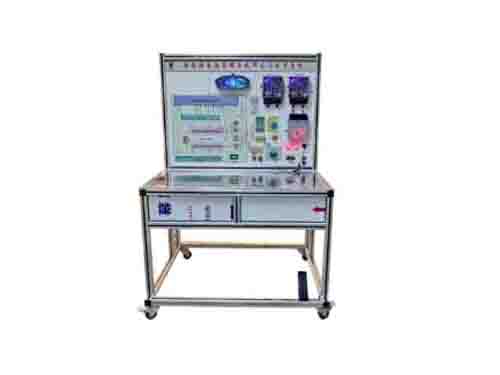

電動汽車電池管理系統研究與教學系統主要以電動汽車BMS控制系統為基礎，包含BMS控制及管理系統;傳感器和執行器：鋰電池組，電流傳感器、電壓傳感器、溫度傳感器;開源控制單元(飛思卡爾);動力電機負載模擬系統、鋁合金框架實驗臺等組成,下面由小編為您介紹!

　　功能

　　1.全新鐵鋰電池，電池組48V，1KWh(儲能1千瓦時);

　　2.有CAN總線通信功能電池管理系統，每個電池組采用獨立管理單元，每個電池管理單元帶CAN接口，組成CAN總線電池管理系統;

　　3.可移動臺架，配帶有原理圖的面板，能展示電動汽車電源系統和BMS控制系統組成結構、工作原理和動態特性；

　　4.能對電池組工作狀態和參數進行實時監控、管理和保護，實時檢測、分析各參數(電壓、電流、溫度等)，通過CAN總線和BMS主控單元進行信息交互;

　　5.配置故障設置系統，具備電池故障的自檢診斷及報警功能;具有電池均衡功能和高壓漏電保護功能；

　　6.學生可自主搭建BMS控制系統電路，并通過編寫更改控制器程序進行BMS控制系統創新實驗;

　　7.支持ECU及車載CAN-BUS網絡系統的開發、測量、仿真、診斷、測試、分析、數據記錄、數據回放等;

　　8.BMS和BMU功能驗證：單體電池被動均衡、SOC電量估算、充放電狀態、高壓安全防護、故障診斷識別。汽車嵌入式軟件開發：專用電池管理芯片管理；

　　9.硬件分析學習：學習電池管理芯片、均衡電路、電流采樣、嵌入式硬件設計；

　　10.提供該系統的原理圖、源代碼及詳盡的軟、硬件設計說明及相關汽車應用標準;

　　11.提供電池管理單元控制板的電路原理圖，在學習其控制原理基礎上能進行再設計;

　　12.提供控制器MCU內部程序的源代碼，能夠?qū)Υa進行修改進行探索性學習，或再次開發，優化控制;配相關電子和紙質的資料(維修手冊、使用說明書、理論教學教材及實驗指導書等);

　　13.技術指標：

　?、偻庑统叽纾翰僮髋_120*70*165；

　?、诋a(chǎn)品重量：50kg；

　?、圯斎腚娫矗?20V 10A；

　?、軇恿﹄娫矗?8V 20A；

　?、菘刂齐娫矗?2V 25A；

　?、揲_放式控制器：

　　a)工作電壓9-16v;

　　b)額定電流10A;

　　c)芯片：飛思卡爾；

　　想了解更多關于新能源電池管理系統研究與教學系統的內容，可以電話咨詢，也可以在網站上留言，我們看到后會及時回復。
